Vörusnið

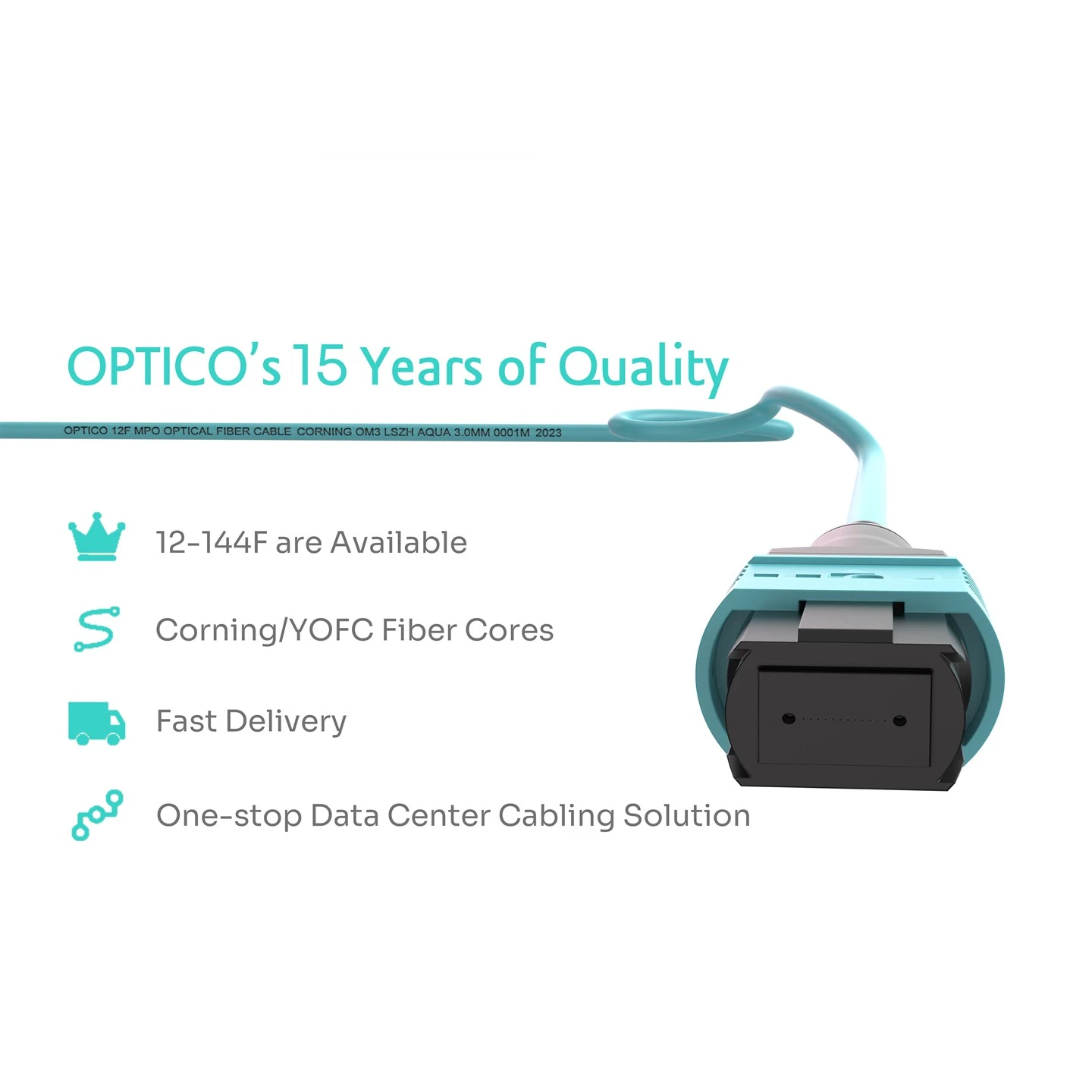

OM3 MPO plástur snúru 24 kjarna býður upp á háa - afköst lausn fyrir ljósleiðaratengingu.
Með MTP/MPO tengjum sínum og OM3/OM4 ljósleiðarasnúrum, tryggir OM3 MPO plástur snúru 24 kjarna skilvirka og áreiðanlega sendingu í háu - hraða gagnaumhverfi.
MTP/MPO tengin veita skjótar og auðveldar tengingar en OM3 MPO plástur snúru 24 kjarna skila hámarksafköstum fyrir fjöl- stillingu.
Vöruupplýsingar
| Líkamlega eiginleika | Færibreytur | ||
| Trefjarafjöldi | 8/12/16/24/32/48 trefjar/sérsniðin | ||
| Trefjarhamur | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Tegund tengi | Okkur conec mtp kvenkyns/karl; MPO kvenkyns/karl | ||
| Pólun | Tegund A/B/C. | ||

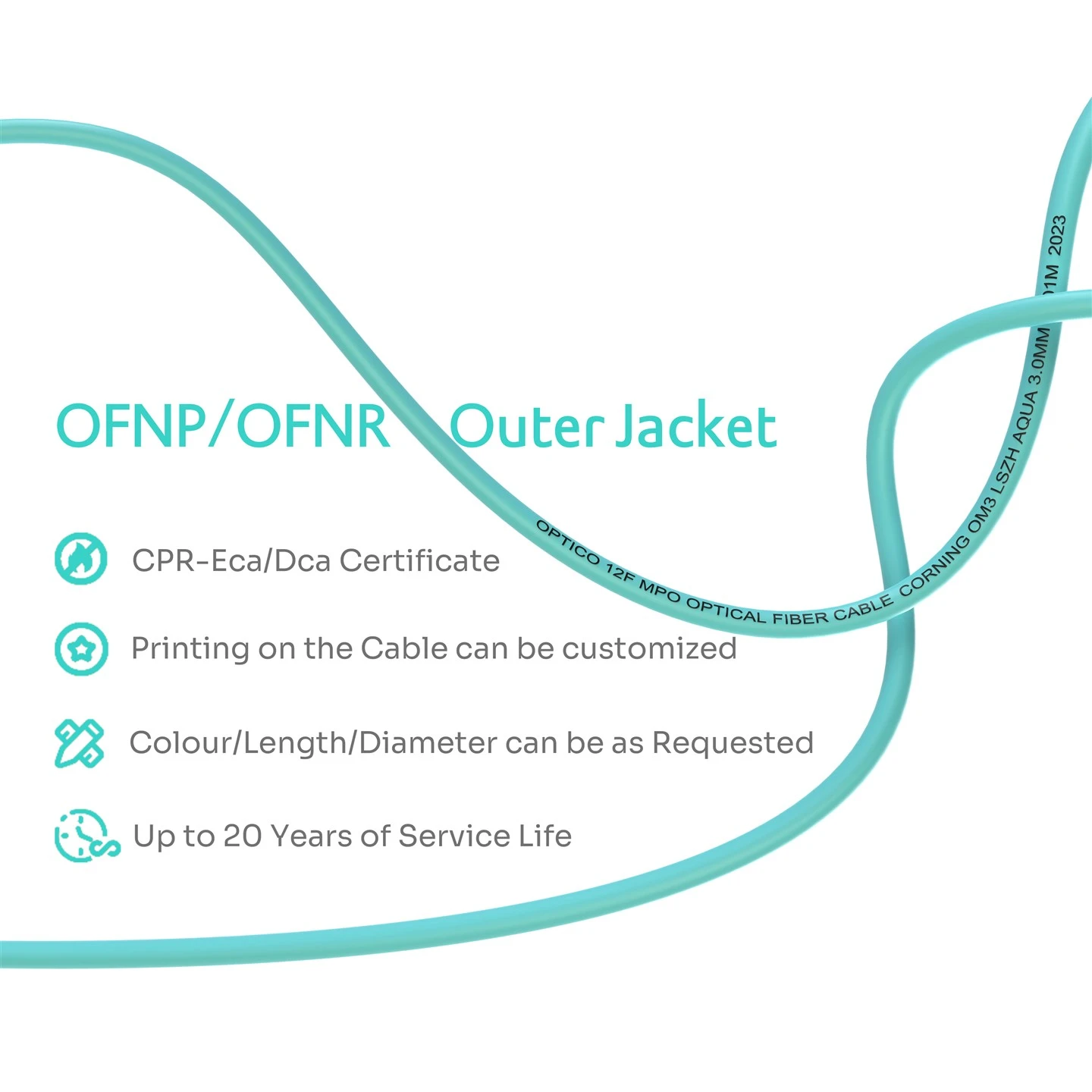

| Kapaljakka | PVC/LSZH/OFNP | ||
| Jakka litur | Gult/Aqua/Magenta/Lime Green/Custom | ||
| Kapalþvermál (mm) | 3 | ||
| Lágmarks beygju radíus | 7.5 | ||
| Trefjar og ræsalengd | Sérhannaðar | ||
|
|
|||
| Ljósfræðilegir eiginleikar | Færibreytur | ||
| Innsetningartap (DB) | Hefðbundið tap | Lítið tap | Öfgafullt lágt tap |
| Minna en eða jafnt og 0,7 | SM minna en eða jafnt og 0,35, mm minna en eða jafnt og 0,5 | Minna en eða jafnt og 0,25 | |
| Skiltap (DB) | SM meiri en eða jafnt og 60, mm meiri en eða jafnt og 20 | ||
| Bylgjulengd (nm) | SM 1310/1550, mm 850/1300 | ||
| Togstyrkur (n) | Til langs tíma | Til skamms tíma | |
| 70N | 220N | ||
| Rekstrarhiti (gráðu) | -40 ~ +85 | ||
| Geymsluhitastig (gráðu) | -20 ~ +70 | ||
Vörueiginleikar
Afkastamikil
OM3 MPO plástur snúran skilar betri afköstum með almennu lágu innsetningartapi 0,35dB, og leysirinn - bjartsýni hönnun OM3 trefja eykur getu snúrunnar til að bera marga gagnastrauma samtímis og tryggja áreiðanlegan og skilvirka gagnaflutning.
Geimvirkni
Í samanburði við hefðbundin tengi notar MPO tengið ýta - toga festingarbúnað, sem gerir kleift að fá meiri þéttleika og aukna fjölda hafna í takmörkuðum rýmum.
Mikil þéttleiki mikill árangur
Fiber Optic MPO plástur snúru er með Multi - trefjarferli, sem gerir kleift að ljúka mörgum trefjum í einni tengi . 12, 24, 48, eða jafnvel fleiri kjarna er hægt að veita ljósleiðara MPO plástra snúrur. Hægt er að breyta fjölda kjarna út frá kröfum viðskiptavina.
Tími og kostnaðarsparnaður
Fiber Optic MPO plástur snúru er með notanda - vingjarnlega hönnun og tengi - og - spila virkni. Með MTP/MPO tengi á báðum endum útrýma ýta - vélbúnaðinum þörfinni fyrir uppsagnir á reitum, draga úr uppsetningartíma og margbreytileika.
Corning/Yofc trefjar
Mikill þéttleiki og hraði
Ónæmur fyrir beygju og miklum stöðugleika

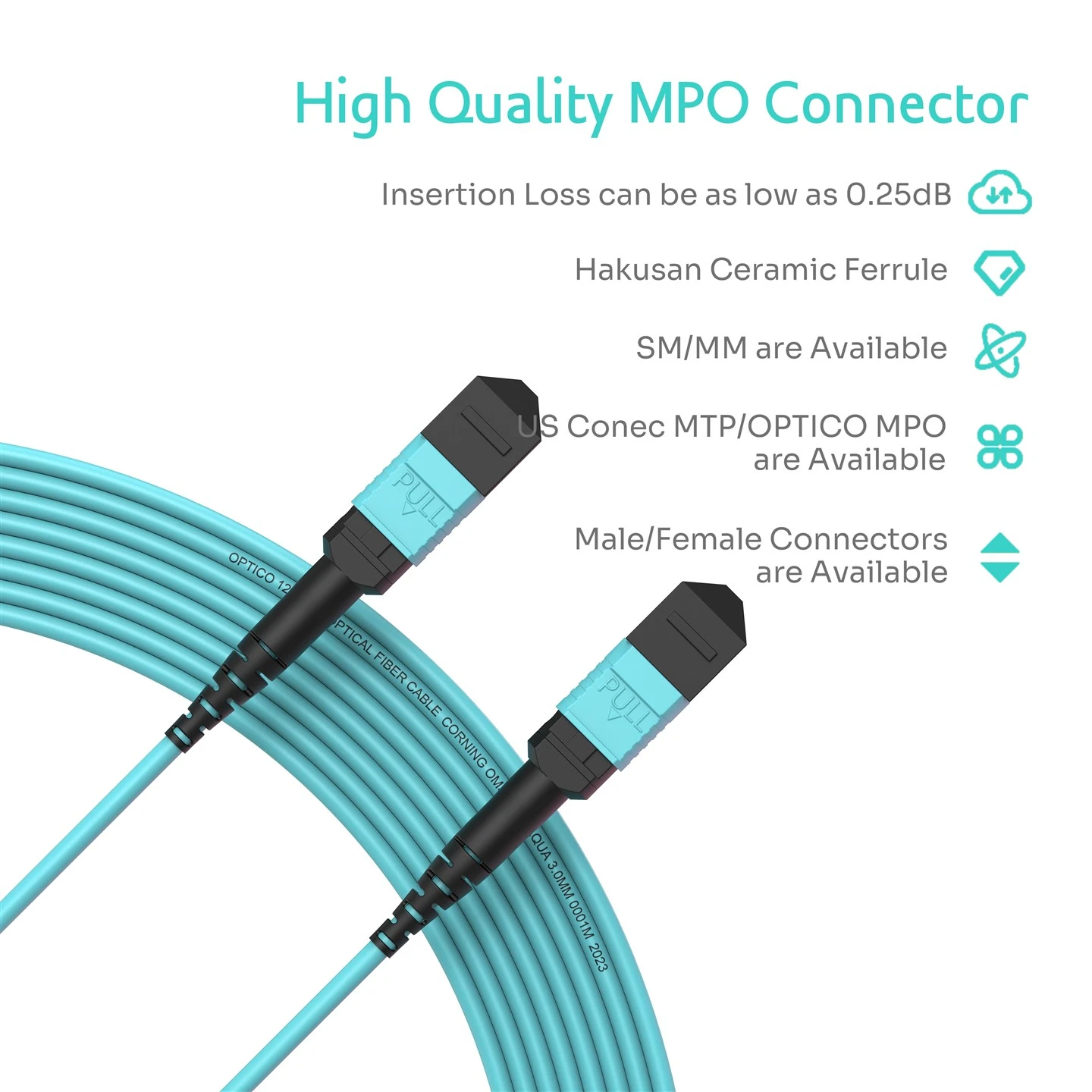

Allar MPO ferrular okkar eru frá Hakusan
Sjálfstraust okkar kemur frá sterku framleiðsluteymi
Forrit
8 kjarna MTPMPO greinar trefjarstökkvari gerir sér grein fyrir beinni tengingu frá 40g SR4 til 10g SR
12 kjarna MTPMPO Backbone Jumper og 40g millistykki spjaldið átta sig á 10g til 40g netuppfærslu
40G SR4 og 12 kjarna MTPMPO skottinu trefjarstökk beint
Stranglega prófað með framleiðslulínu
IL/RL próf
3D próf
Hitastigspróf
Framleiðsluteikning
Optico á öflugt teymi verkfræðinga, framleiðslukennsluteikningar, lógó, liti, tengi, fjölda kjarna og aðrar sérstakar kröfur er hægt að aðlaga.
Verið velkomin að hafa samband við okkur til að sérsníða sérstakar kröfur þínar.
Tengingarlausnir
100g skottinu kaðalllausn
1. kjarna kaðalllausn:
A. Kjarnatengingarbúnaður: Dreifðu háu - afköstum og 100G QSFP28 Optical senditæki fyrir 100GB/S hraða.
Fyrir stuttar vegalengdir: Notaðu100g - SR4-S 100M Optical Transceiv.
Langt - Fjarlægð: Notkun100g ljósleiðara SFP senditæki 2 km, 100g LR4 QSFP 10 km sjónstýringareining, eða100g QSFP28 MODULE sendandi 40 km.
b. Fiber tengingaraðferð: NotaðuMTP plástur snúru margfeldi 12 kjarnaeðaLC UPC OM5 Multimode Duplex Fiber Patch snúrufyrir búnaðartengingar.
C. Stjórnun trefja kaðalls:
FramkvæmdMTP Lárétt ljósleiðarspjaldOgHigh - þéttleiki 1U Rack Mount girðing með losaðri rennibrautFyrir skipulagða kapalgeymslu.
Eða notaMTP-24 snælda, 1U trefjar plásturspjald með 24 lc Quad, ogHigh - þéttleiki 1U Rack Mount girðingFyrir skipulagða kapalgeymslu.
2. Kjarni til aðgangs tengingar:Tengjast með a24f mpo - mpo kvenkyns skottinu snúru OM3milli kjarna og aðgangs.
3. Aðgangs kaðalllausn:Speglar kjarnakaðllausnina.
Skírteini
CE
CPR
ISO
Rohs
Fullt svið áreiðanleikaprófa frá þriðja - Party Lab
Tengipróf
Slepptu próf
Endingupróf
Hátt - Stöðugt hitastig og rakastig
Hátt - lágt hitastigspróf
Tappróf
Skoðunarpróf á örum þversnið
Ónæmur fyrir endurteknu beygjuprófi
Stakt lóðrétt brennslupróf
Hitastigsbreytingarpróf
UV próf
7-15 dagar
Kauphandbók
| Tegund tengi | Enda yfirborðsgerð | Trefjategund | Trefjarafjöldi | Pólun |
| MPO karl | Upc | G652D | 8 | A |
| MPO kvenkyns | APC | G657A1 | 12 | B |
| MTP karl | G657A2 | 24 | C | |
| MTP kvenkyns | G657B3 | ... | ||
| Sérsniðin | Sérsniðin |
Tengdu aldrei konu við konu eða karlmann við karlmann. Það ætti að vera tengt við karlmann og konu eins og fram kemur hér að ofan. Með kvenkyns - til - kvenkyns tengingu verða trefjar kjarna tenganna tveggja ekki í nákvæmlega sömu hæð vegna þess að leiðsögupinnar vantar. Það mun leiða til taps í frammistöðu. Karlmaður - til - karlkyns tenging hefur enn hörmulegri niðurstöður. Þar sló leiðsögupinnarnir á móti leiðsögupinna svo ekkert samband er komið á. Þetta getur einnig skemmt tengin.Aldrei taka MPO tengi í sundur. Erfitt er að losa sig við MPO tengi og trefjarnar gætu brotist í ferlinu. Að auki verður ábyrgðin ógild ef þú opnar tengihúsið.
maq per Qat: OM3 MPO plástur snúru 24 kjarna, Kína, framleiðendur, birgjar, verksmiðja, heildsölu, sérsniðin
