Skilgreining á NVGRE
NVGRE staðallinn var lagður til af Microsoft, Arista, Intel, Hewlett-Packard, Dell og Broadcom. Það er aðferð við netvæðingu, sem veitir fjölda raunverulegra staðarneta fyrir undirnet með innhylkingar- og jarðgangatækni. NVGRE telur fullkomlega að hægt sé að stækka sýndarnetið yfir dreifða gagnamiðstöðvar og gagnatengilaga og netlag, þannig að sýndarnetið bjóði til undirnet, þannig að hægt sé að deila fjölleigu og jafnvægis álagi á staðnum og skýjaumhverfi.
Allt í allt stefnir NVGRE að því að leysa röð vandamála sem orsakast af getuleysi sýndarnetsneta til að vinna í flóknu sýndarvafnu umhverfi og stækka nethluta þegar ekki er hægt að flytja langlínusendingar í dreifðum gagnaverum.

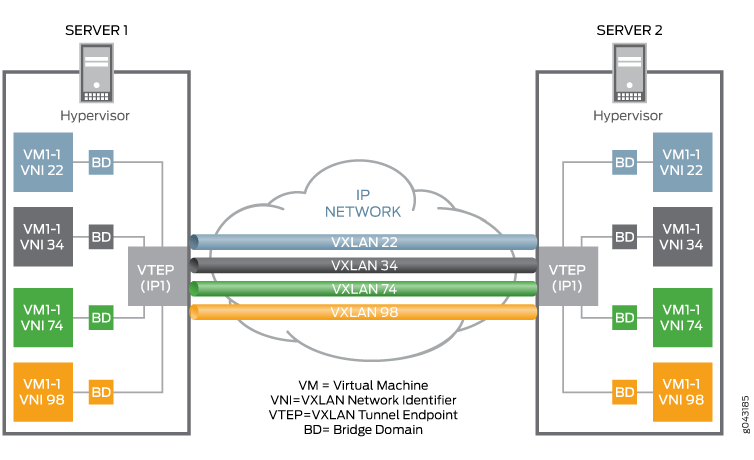

Skilgreining á VXLAN
VXLAN forskriftin var búin til af Cisco, VMware, Citrix, Red Hat, Arista, Broadcom, osfrv. Það er netvæðingartækni sem stækkar VLAN og miðar að því að leysa núverandi vandamál ófullnægjandi sýndarnets í stórum gagnaverum. Reyndar hafa netverkfræðingar notað raunverulegt staðarnet til að aðgreina skýforrit og leigjendur í skýjagagnamiðstöðvum, en sýndarnetkerfi leyfa aðeins að úthluta allt að 4096 auðkenni neta á tilteknum tíma, sem er langt frá því að vera nóg fyrir stór gagnaver í skýjatölvum. Þess vegna varð VXLAN til. VXLAN stækkar netföng svæðisbundins staðarnets með því að bæta við 24 bita auðkennum og auka þannig fjölda auðkennis í 16 milljónir. Á sama tíma aðgreinir það rökrétt skýforrit og leigjendur. VXLAN hluti auðkenni í hverjum ramma getur greint hvert rökrétt net og netauðkenni leigjandans, þannig að milljónir sjálfstæðra laga 2 VXLAN net geta verið samhliða sameiginlegum lag 3 innviðum. Nánari upplýsingar um VXLAN er að finna á" QinQ vs VLAN vs VXLAN" ;.
Hver er munurinn á NVGRE og VXLAN?
Af ofangreindu má sjá að NVGRE og VXLAN hafa sama tilgang og næstum sömu raunverulegu notkun, en einnig er nokkur munur á flutningsaðferðum, sniði gagnapakka, flutningsstillingu og sundrungu.
Munurinn á pakkaformi

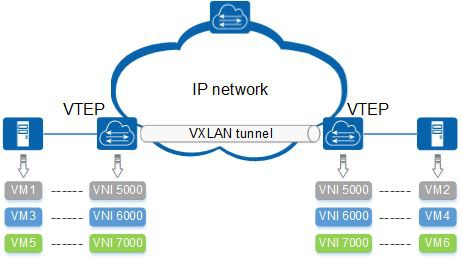

Pakkasniðið er augljósasti munurinn á VXLAN og NVGRE. Pakkafyrirsögn VXLAN inniheldur 24-bita auðkennishluta (sem táknar 16 milljónir einstaka sýndarhluta), sem venjulega er myndaður af gervi-handahófi reiknirit í UDP tenginu (UDP tengið er búið til af upprunalegu MAC Hash í rammanum) . Þetta mun hjálpa til við að tryggja burðarjafnvægi byggt á 5 túplum og vista röð gagnapakka milli sýndarvéla (VM) með því að kortleggja MAC hópinn í gagnapakkanum í sérstakan UDP tengihóp. VXLAN hjúpun stækkar stærð gagnapakkans í 50 bæti, eins og sést á eftirfarandi mynd:
Þrátt fyrir að NVGRE geti stutt 16 milljónir sýndarneta eins og VXLAN, nota gagnapakkar þess neðri 24 bitana í hausnum sem auðkenni leigjenda (TNI). Til þess að veita flæði sem lýsir nákvæmni bandbreiddarnýtingar þarf flutningsnetið að nota GRE hausinn, sem gerir NVGRE ósamrýmanlegt hefðbundnu álagi. Þetta er líka mesti munurinn frá VXLAN og mesti ókosturinn.
Mismunandi flutningsaðferðir
VXLAN notar multicast í flutninganetinu til að líkja eftir útsendingu, óþekktri unicast og multicast flóði í laginu 2 hluti. Þetta er fyrir MAC tölu nám og heimilisfang upplausn siðareglur (ARP) og nágranni uppgötvun í VXLAN vinnuferli Protocol (NDP / ND) og svo framvegis eru mjög mikilvæg. Til að bæta jafnvægi milli álags notar NVGRE venjulega margar IP-tölur á hvern NVGRE hýsil til að tryggja að meira jafnvægi sé á umferð. NVGRE þarf ekki lengur að treysta á flóð og IP-fjölvarp til náms, heldur sendir út á sveigjanlegri hátt.
Mismunandi samskiptareglur
VXLAN notar venjulega flutningsaðferðir, þ.e. TCP / UDP samskiptareglur; á meðan NVGRE notar almenna samskiptareglu um vegvísun, þ.e. GRE samskiptareglur. Að auki er hið fyrrnefnda keyrt af Cisco og það síðara er stutt af Microsoft.
Munurinn á tættingu
NVGRE styður hámarks sendingareining sundraða gagnapakka, sem getur dregið úr stærð innri sýndarnetsgagnapakka, án þess að senda net til að styðja við flutning á stórum ramma. En VXLAN styður ekki sundrungu, það þarf flutningsnet sem styður stóra ramma til að bera stækkun gagnapakkastærðarinnar.
Niðurstaða
Allt í allt eru VXLAN og NVGRE háþróuð net sýndarvæðingartækni sem innleiðir göng. Þeir auka stærð sýndarnets úr 4094 í 16 milljónir og leyfa Layer 2 pakka að vera sendir á Layer 3 net, svo stór gögn Miðstöðin bætir venjulega við netbúnaði sem styður NVGRE og VXLAN til að stækka netið. Til dæmis, notkun rofa sem styðja NVGRE og VXLAN sigrast á takmörkunum raunverulegra staðarneta í stórum gagnaverum og veitir liprara sýndarvélarnetumhverfi.
